機電管線綜合的目的及意義

· 發現并解決機電專業藍圖中出現的疏漏

· 發現并解決機電系統內部各專業之間出現的疏漏
· 發現機電系統和其他專業的沖突和疏漏，并找到解決的方法
· 合理排列機電設備及管線的位置走向，施工方便，節省材料及人工
· 結合精裝修標高圖等其他對圖紙，建筑物內的機電管線進行最佳排位，最大程度減少管道所占空間
· 有利于各專業安排工序，達到統籌的目的

· 深化設計是配合協調外部工作的樞紐

機電管線綜合基本內容與要求

1、基本內容

從專業上分：一份完整的機電綜合管線圖通常包括空調風專業圖、空調水專業圖、防排煙專業圖；強電專業圖（包括動力，照明），弱電專業圖（電視電話，綜合布線）；給排水專業圖；部分項目還有工藝專業（包括壓縮空氣，真空，氮?dú)庀到y(tǒng)）。

從內容上分：一份完整綜合圖包括：綜合管線平面圖，圖例，施工說明，剖面圖，大樣圖。

機電系統綜合管線主要包括以下內容：

1）給排水專業管線，即：
給水管道、熱水管道、蒸汽管道、排水管道、雨水管道、中水管道、消防栓管道、噴淋管道。

2）空調與通風專業管線，即：
空調水管道、冷凝水管、冷卻水管道、空調風管道、消防排煙管道、正壓送風管道。

3）電氣專業管線，即：
動力、照明配電橋架、明裝電氣配管。

4）智能化專業管線，即：

弱電系統橋架、明裝弱電配管。

2、基本要求

1. 對建筑物內的機電管線進行最佳排位,最大程度減少管道所占空間,提高天花的吊頂高度。要求我們具備空間意識，對凈高尤其重視。凈高計算時，要按“層高-梁高=凈高”。計算機電凈高時，尤其注意扣除地面裝飾完成面及管線支吊架占據空間，尤其是在前期復核酒店走廊，大堂等對標高嚴格要求而且管線較多區域的機電凈標高時，更加需要重視。通常，設計會提供梁下700左右空間作為機電管線布置空間，可以根據現場管線實際進行調整。

2. 繪制過程考慮工藝的安裝美觀性。繪制過程需從整體出發，繪制過程中遵循平衡、分散原則。避免管線過分集中，或者機電管線空間浪費。

3. 綜合圖繪制中必要的剖面補充。有效地避免了機電管線在平面、立面上的交叉和沖突,以保證施工的順利進行,節約工程成本。通常繪制過程中，在密集點處繪制機電綜合剖面圖，詳述密集處管道如何排布。

機電管線綜合的原則

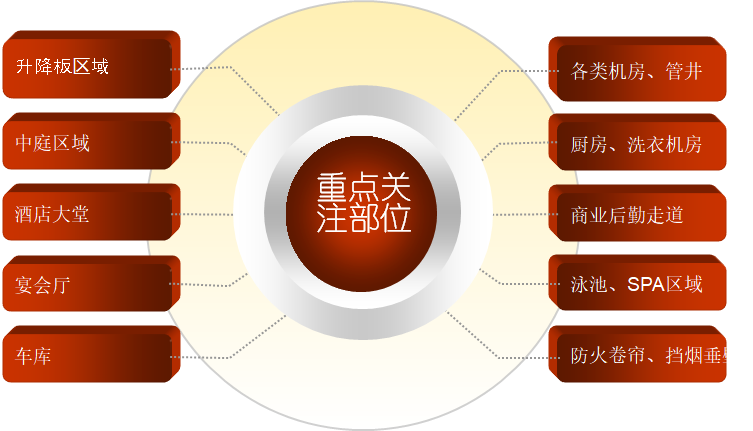

綜合管線圖的繪制調整時應全局把控、重點關注。各種機電管線各自具有各自的工藝布置要求，當出現相互交叉擠占同一空間的問題時，應相互協調、布置得當。

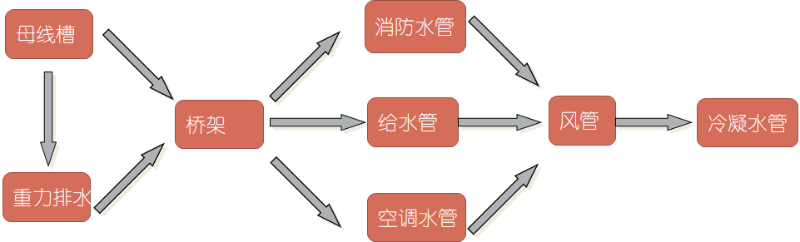

管線布置的大體順序（空間充裕時）：

管線的有序排列。各種工程管線各自具有各自的工藝布置要求，當出現相互交叉擠占同一空間的問題時，應相互協調、布置得當，管線工程綜合設計的原則一般是：

（1）避讓原則：大的通風管道、大的高壓橋架、母線以及無壓排水管道是優先考慮對象，其它管線可適當繞行，但也不能無限制的變彎?？臻g排布基本：梁下200mm空間設置強、弱電橋架，梁下200~400mm設置消防水管布管空間，梁下400mm~700mm設置空調專業管道，對于設有排煙系統的空間，通常為400mm~900mm設置為空調、防排煙風管布管空間。

（2）先布置管徑較大的管線,后布置管徑較小的管線。空調水主干環管通常位于梁下貼梁安裝，以管線交叉排布成本最小為原則。

（3）壓力流管道避讓重力流管道。無壓力排水管按圖紙?jiān)O(shè)計要求及管路材質通?？刂圃?‰~1％之間，可根據現場實際情況調整。

  (4)冷水管避讓熱水管,因熱水管往往需要保溫且造價較高。盡量避免熱水管過多翻彎而提高工程施工成本。

（5）電纜 (動力、自控、通訊等)橋架與輸送液體的管線宜分開布置或布置在其上方。通常在設置共架的位置，盡量避免水、電共架，當業主方允許水電共架時，保證電氣管線走上方，水管線走下方。

（6）附件少的管道避讓附件多的管道。避盡可能利用公用支架，以使管道排布整齊。

（7）可彎曲管避讓不可彎曲管。

（8）水系統管路不允許進入電氣用房，如高低壓電房，控制室，電梯機房。

（9）為避免電磁場效應，必須保證強電橋架不能進入弱電間。需要注意橋架間距一致，同類型橋架保證間距50mm，同時，在聯合支架繪制過程中，如果強、弱電共架，需保證橋架（密閉）不小于300mm間隙。

補充說明：

· 母線槽盡量不翻彎，需要時垂直翻
· 虹吸水管屋面下1000mm，水平干管要考慮導軌
· 空間充裕時強弱電橋架應分開，間距不小于300mm
· 空調水管出管井應坡向末端，盡量減少熱水管的翻彎
· 重力排水坡度按照規范要求，條件不允許，可根據現場實際情況調整
· 熱水管應布置在橋架上（水蒸汽影響）；設置在橋架上面的水管，必須做好防水

· 穿室外的管需要做好保溫，必要時敷設電伴熱

機電管線綜合布置典范示例

地下室機電工程由于專業眾多，不可避免會遇到管道碰撞的問題。一般情況下，我們執行的管道避讓原則為：若管道類型相同，遵循“小管讓大管，支管讓主管，金屬管讓非金屬管，低壓管讓高壓管”，主要是為了節省成本和操作方便；當類型不同時，應參考“電讓水，水讓風，有壓管讓無壓管”。當情況比較復雜時，要結合實際靈活考慮避讓方案。
