《裝配式混凝土建筑技術標準》GB/T 51231-2016是對《裝配式混凝土結構技術規程》JGJ1-2014的技術內容和條文進行補充完善，豐富發展了裝配式混凝土結構的成熟新技術、新工藝。


這里列舉了部分主要條款：

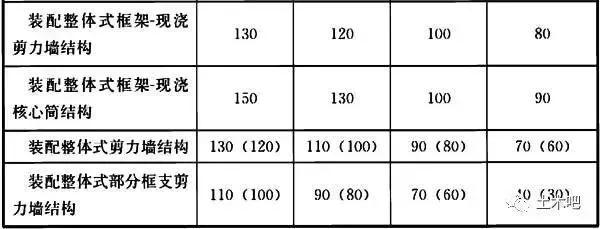

1.新增加“裝配整體式框架-現澆核心筒結構”的最大適用高度要求

裝配整體式框架-現澆核心筒結構中，混凝土核心筒采用現澆結構，框架的性能與現澆框架等同，整體結構的適用高度與現澆的框架-核心筒結構相同。



裝配整體式剪力墻結構和裝配整體式部分框支剪力墻結構，當剪力墻邊緣構件豎向鋼筋采用漿錨搭接連接時，房屋最大適用高度應比表中數值降低10m。





漿錨搭接連接作為裝配式混凝土結構中的一種常用鋼筋連接形式，近年來在我國裝配式建筑中得到了較多的應用，同時也開展了相關的系統研究工作，已有了一定的技術基礎和工程實踐應用。但考慮到漿錨搭接連接技術在工程實踐中的應用經驗相對有限，因此本標準對剪力墻邊緣構件豎向鋼筋應用漿錨搭接連接技術采取偏于安全的方式，最大適用高度在現有裝配整體式剪力墻結構的基礎上降低10m。

《標準》中明確了剪力墻結構邊緣構件區域和墻身分布鋼筋區域采用漿錨搭接連接的具體構造要求。

剪力墻邊緣構件區域的漿錨搭接連接接頭范圍內的水平約束加強構造除采用已經普遍使用的措施外，新增加了水平箍筋加密措施，進一步豐富了水平約束加強構造的形式。

3.強調新結構類型和體系，可進行性能化設計

高層裝配整體式混凝土結構，當其房屋高度、規則性等不符合本標準的規定或者抗震設防標準有特殊要求時，可按國家現行標準《建筑抗震設計規范》GB 50011和《高層建筑混凝土結構技術規程》JGJ 3的有關規定進行結構抗震性能化設計。當采用本標準未規定的結構類型時，可采用試驗方法對結構整體或者局部構件的承載能力極限狀態和正常使用極限狀態進行復核，并應進行專項論證。

對于很多新型多結構類型和體系應用，是利好。

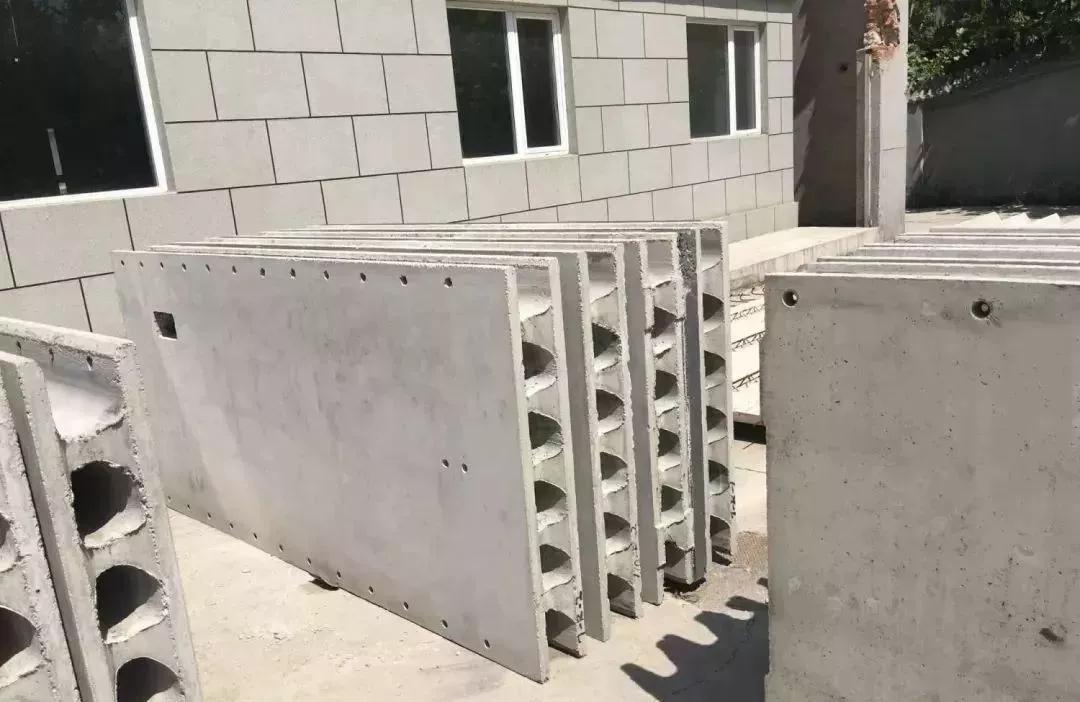

圓孔板剪力墻

4.堅持剪力墻結構構底部加強部位和框架結構的首層柱采用現澆混凝土

高層建筑裝配整體式混凝土結構應符合下列規定：

當設置地下室時，宜采用現澆混凝土；

剪力墻結構和部分框支剪力墻結構底部加強部位宜采用現澆混凝土；

框架結構的首層柱宜采用現澆混凝土；

當?shù)撞考訌姴课坏募袅?、框架結構的首層柱采用預制混凝土?xí)r，應采取可靠技術措施。


高層建筑裝配整體式剪力墻結構和部分框支剪力墻結構的底部加強部位是結構抵抗罕遇地震的關鍵部位。彈塑性分析和實際震害均表明，底部墻肢的損傷往往較上部墻肢嚴重，因此對底部墻肢的延性和耗能能力的要求較上部墻肢高。

目前，高層建筑裝配整體式剪力墻結構和部分框支剪力墻結構的預制剪力墻豎向鋼筋連接接頭面積百分率通常為100％，其抗震性能尚無實際震害經驗，對其抗震性能的研究以構件試驗為主，整體結構試驗研究偏少，剪力墻墻肢的主要塑性發展區域采用現澆混凝土有利于保證結構整體抗震能力。因此，高層建筑剪力墻結構和部分框支剪力墻結構的底部加強部位的豎向構件宜采用現澆混凝土。

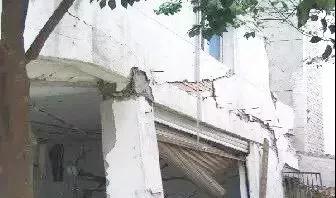

高層建筑裝配整體式框架結構，首層的剪切變形遠大于其他各層；震害表明，首層柱底出現塑性鉸的框架結構，其倒塌的可能性大。試驗研究表明，預制柱底的塑性鉸與現澆柱底的塑性鉸有一定的差別。在目前設計和施工經驗尚不充分的情況下，高層建筑框架結構的首層柱宜采用現澆柱，以保證結構的抗地震倒塌能力。

當高層建筑裝配整體式剪力墻結構和部分框支剪力墻結構的底部加強部位及框架結構首層柱采用預制混凝土?xí)r，應進行專門研究和論證，采取特別的加強措施，嚴格控制構件加工和現場施工質量。在研究和論證過程中，應重點提高連接接頭性能、優化結構布置和構造措施，提高關鍵構件和部位的承載能力，尤其是柱底接縫與剪力墻水平接縫的承載能力，確保實現“強柱弱梁”的目標，并對大震作用下首層柱和剪力墻底部加強部位的塑性發展程度進行控制。必要時應進行試驗驗證。

5.增加節點和接縫的模擬要求

裝配式混凝土結構彈性分析時，節點和接縫的模擬應符合下列規定：

當預制構件之間采用后澆帶連接且接縫構造及承載力滿足本標準中的相應要求時，可按現澆混凝土結構進行模擬；

對于本標準中未包含的連接節點及接縫形式，應按照實際情況模擬。

裝配式混凝土結構中，存在等同現澆的濕式連接節點，也存在非等同現澆的濕式或者干式連接節點。對于本標準中列入的各種現澆連接接縫構造，如框架節點梁端接縫、預制剪力墻豎向接縫等，已經有了很充分的試驗研究，當其構造及承載力滿足本標準中的相應要求時，均能夠?qū)崿F(xiàn)等同現澆的要求；因此彈性分析模型可按照等同于連續現澆的混凝土結構來模擬。多層裝配式墻板結構節點與接縫的模擬應符合第5.8節的規定。

對于本標準中未列入的節點及接縫構造，當有充足的試驗依據表明其能夠滿足等同現澆的要求時，可按照連續的混凝土結構進行模擬，不考慮接縫對結構剛度的影響。所謂充足的試驗依據，是指連接構造及采用此構造連接的構件，在常用參數(如構件尺寸、配筋率等)、各種受力狀態下(如彎、剪、扭或復合受力、靜力及地震作用)的受力性能均進行過試驗研究，試驗結果能夠證明其與同樣尺寸的現澆構件具有基本相同的承載力、剛度、變形能力、延性、耗能能力等方面的性能水平。

對于干式連接節點，一般應根據其實際受力狀況模擬為剛接、鉸接或者半剛接節點。如梁、柱之間采用牛腿、企口搭接，其鋼筋不連接時，則模擬為鉸接節點；如梁柱之間采用后張預應力壓緊連接或螺栓壓緊連接，一般應模擬為半剛性節點。計算模型中應包含連接節點，并準確計算出節點內力，以進行節點連接件及預埋件的承載力復核。連接的實際剛度可通過試驗或者有限元分析獲得。

6.增加填充墻對結構剛度的影響

內力和變形計算時，應計入填充墻對結構剛度的影響。當采用輕質墻板填充墻時，可采用周期折減的方法考慮其對結構剛度的影響；對于框架結構，周期折減系數可取0.7～0.9；對于剪力墻結構，周期折減系數可取0.8～1.0。


非承重外圍護墻、內隔墻的剛度對結構的整體剛度、地震力的分布、相鄰構件的破壞模式等都有影響，影響大小與圍護墻及隔墻的數量、剛度、與主體結構連接的剛度直接相關。

外圍護墻采用外掛墻板時，與主體結構一般采用柔性連接，其對主體結構的影響及處理方式在本標準第5.9節中有專門規定。

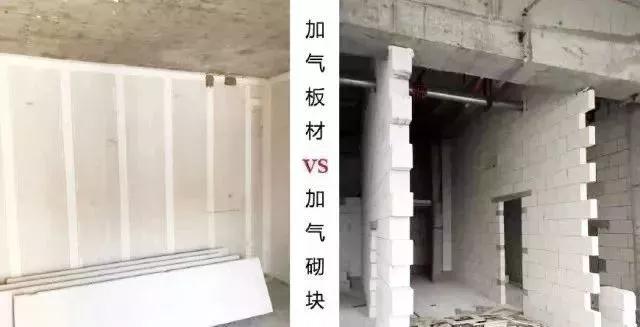

非承重隔墻的做法有砌塊抹灰、輕質復合墻板、條板內隔墻、預制混凝土內隔墻等。輕質復合墻板、條板內隔墻等一般是在主體結構完工后二次施工，與主體結構之間存在拼縫，參考現澆混凝土結構的處理方式，采用周期折減的方法考慮其對結構剛度的影響。周期折減系數根據實際情況及經驗，由設計人員確定。當輕質隔墻板剛度較小且結構剛度較大時，如在剪力墻結構中采用輕質復合隔墻板，周期折減系數可較大，取0.8～1.0；當輕質隔墻板剛度較大且結構剛度較小時，如框架結構中，周期折減系數較小，如取0.7～0.9。

非承重墻體為砌塊隔墻時，周期折減系數的取值可參照《高層建筑混凝土結構技術規程》JGJ 3的有關規定。
